CAD度忘れブログ

AUTO CADの忘れては困る超私的忘却ブログ
複数データを連続印刷その2
0

     前回にレイアウト空間を使用して連続印刷をする方法を紹介しました。

    今回は、複数のデータを連続印刷する方法を紹介します。


    publish(マルチシートDWFをパブリッシュ)

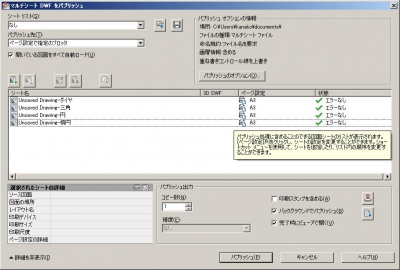

    ウィンドウが開きます。
    autocad連続印刷

    シートを開くシートを除去ボタンで、印刷したいデータを追加したり、印刷しないシートを除去して下さい。
    autocadは最後に印刷した設定を覚えていますので、そのままでよければパブリッシュして下さい。
    駄目な場合は、ページ設定をあらかじめ作り指定する必要があります。


    | 印刷 | 15:31 | comments(0) | trackbacks(0) | - | - |
    AUTO CAD で連続印刷をする方法
    0

       AUTO CAD で連続印刷をする方法
      1個のデータに複数の図面を作図したときの連続印刷の方法
      レイアウトとパブリッシュを使用します。

      ,泙困麓蟯屬任皀譽ぅ▲Ε箸鮑鄒します。(レイアウトを使用しての連続印刷になります。)

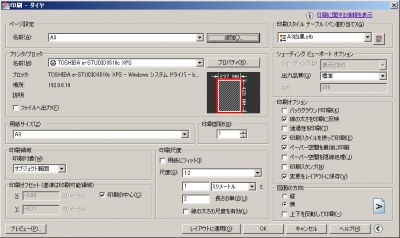

      ▲譽ぅ▲Ε閥間に移動し印刷設定を追加保存します。(A3と名前をつけました。)



      レイアウト空間のタブをすべて選択後、タブの上で右クリックするとウィンドウが現れますので、選択したレイアウトをパブリッシュを選択(ファイル→マルチシート DWF パブリッシュ)

      ぅ據璽言瀋蠅僚蠅鮴茲曚漂遒辰A3の印刷設定を選択します。パブリッシュボタンを押せばバックラウンドで印刷をしてくれます。



      注意)印刷をバックラウンドで送信中は、データを閉じることはせきませんが、編集は可能です。
      印刷設定は全てのレイアウトに反映できるように数個作れば、レイアウト毎に設定が出来ますよ。

      [追記]
      autocadは、モデル空間およびレイアウト空間ごとに最後に印刷した設定を記憶しています。なので、最後に印刷した設定のままの印刷なら印刷設定を作る必要はないです。

      | 印刷 | 15:58 | comments(0) | trackbacks(0) | - | - |
